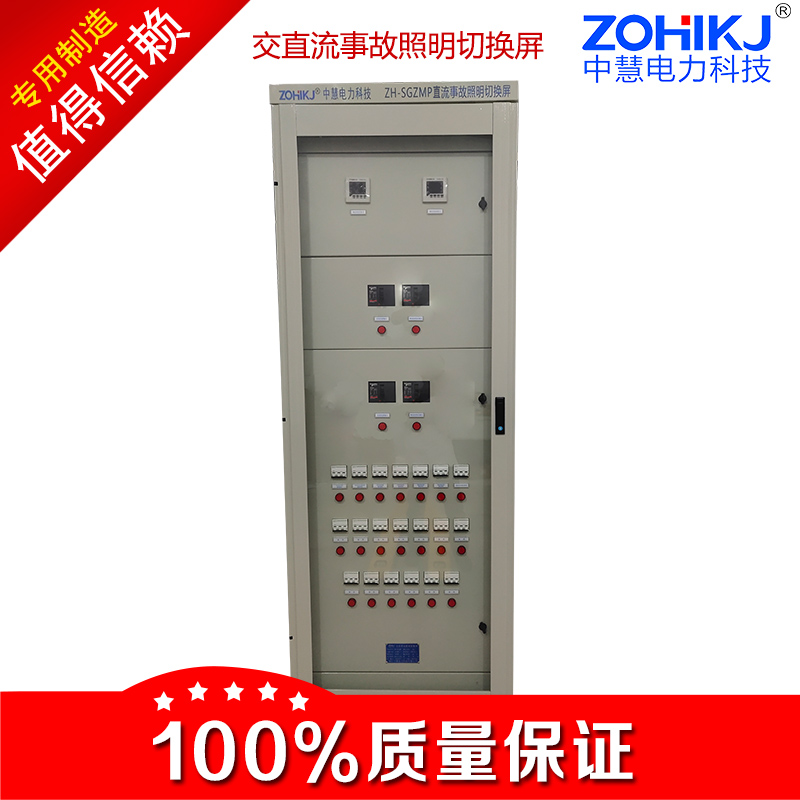

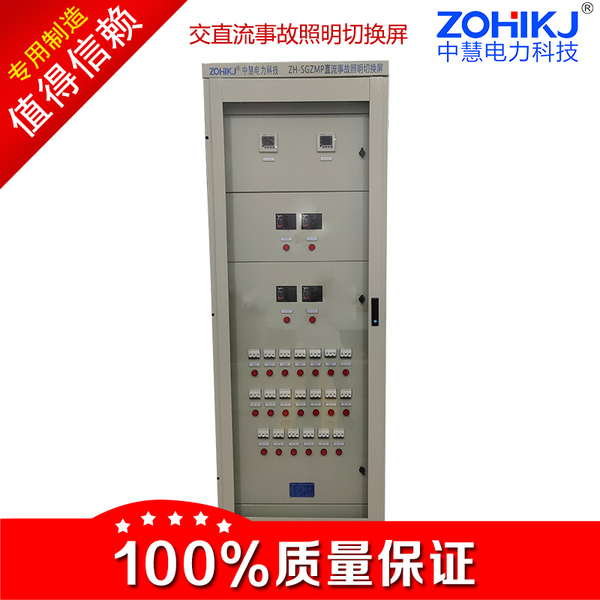

一、产品简述 ZH-SGZMP/Z系列微机型事故照明系列控制切换箱（屏）执行GB17945-2000及低压电器IEC947，VDE0660，GB14048标准, 采用双电源自动转换开关技术和先进的智能CPU控制，可编程逻辑智能模块。作为控制管理，结构简单，性能可靠，稳定输出，自动切换，可与其它自动化设备联动工作，维护简便、工作无噪音、环保、带载能力强，适用于电感性、电容性及综合性负载，可过载120％正常工作，主要适用于电力、工矿、医院、宾馆、商场等行业的应急照明和事故照明。 二、基本工作原理 正常工作时，交流供电供给常规照明，直流供电待机，当交流电源掉电后，立刻自动切换到直流逆变供电，启动事故照明，同时发出照明控制切换动作信号。如果交流供电恢复正常，将立刻自动切除事故照明供电，恢复交流供电常规照明。智能模块可对模块本身及所配置设备进行定期自检，如果有故障存在时，发出故障信号，无需运行人员定期操作试验开关来判别系统切换运行正常与否。 三、产品功能及特点 自动投入：交流供电失电后，直流供电自动投入输出。 手动投入：可手动选择操作交流或直流供电的运行投入。 试验操作：通过操作开关，模拟交流供电消失后自投直流供电输出。 四、技术参数 输入电源： 交流电源AC220V(1±15%) 50Hz单相 直流电源 DC220V(1±10%) 逆变输出： 电压AC220V（1±2%）50Hz正弦波 电流5A、10A、15A、20A、25A、30A、40A、50A、63A、70A、80A、100A可选 切换时间： 小于0.25s 波形失真： 小于3% 超载能力： 超载20%/1M 50%/1S 工作效率： 100%(常规照明) 100%(事故照明) 相对湿度： 小于90% 环境温度： -20℃-50℃ 应急供电时间：依据直流供电容量 安装地点： 户内安装 防护等级： IP30 外形尺寸(mm)：高×宽×深:2260×800×600、2360×800×800、700×600×300 |
